BFC Serie
Vielseitig, zuverlässig, wirtschaftlich
Die BFC Laserschneidmaschine ist eine Hochleistungs-Laserschneidmaschine für vielseitige Anwendungen. Mit präziser Faserlasertechnologie und Schneideeinheit bietet sie höchste Schnittqualität und ein optimiertes Preis-Leistungs-Verhältnis.
Das vollständig geschlossene Design garantiert maximale Sicherheit. Dank des ergonomischen Designs, des großen Bildschirms und des globalen Service-Supports ist sie benutzerfreundlich und stets zuverlässig im Einsatz.
- Höchste Präzision & Effizienz
- Maximale Sicherheit
- Benutzerfreundlich & zuverlässig
Bestes Preis-Leistungs-Verhältnis
Unsere Maschinen überzeugen durch maximale Kosteneffizienz und einen professionellen Fertigungsprozess. So erhalten Sie Spitzenqualität zu fairen Konditionen.
Hochwertige Optik und Schnittqualität
Dank modernster JFY-Faserlaser-Technologie und Raytool-Schneideeinheit profitieren Sie von exzellenter Schnittpräzision und langlebiger Performance.

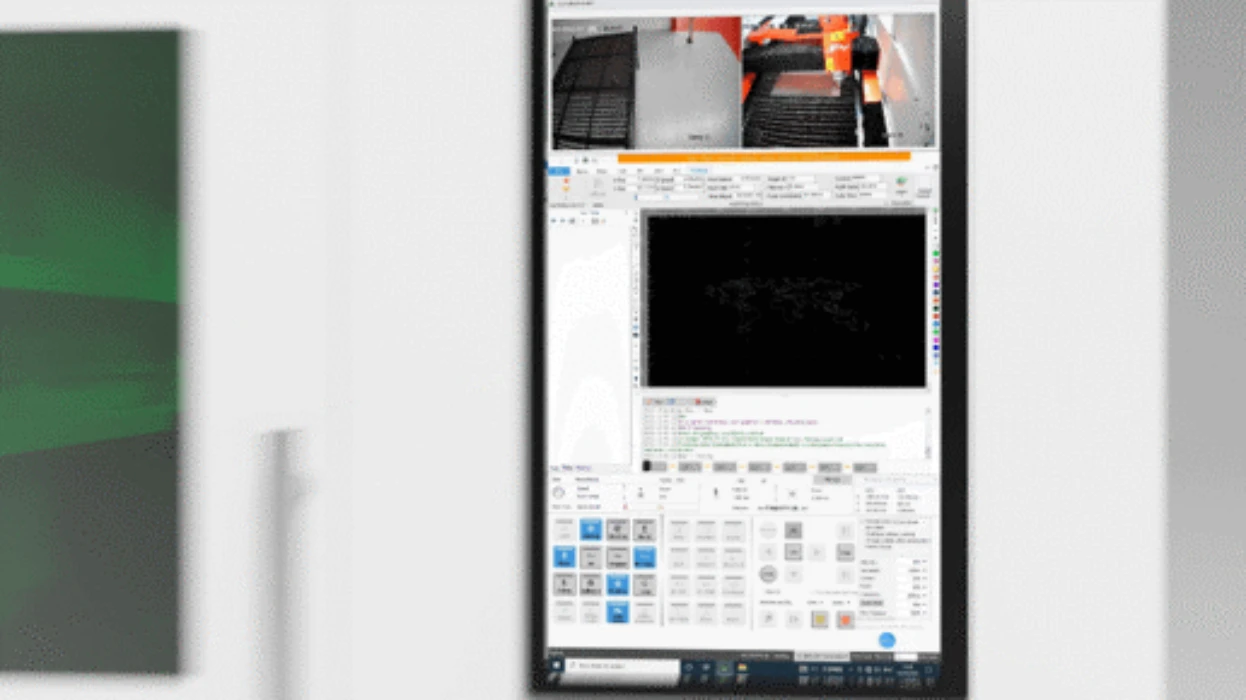

Einfache Bedienung und Programmierung
Das ergonomische Design mit extra-großem Bildschirm ermöglicht eine komfortable Bedienung. Die integrierte Online-Überwachung sorgt jederzeit für volle Kontrolle der Schneidleistung.
Höchste Maschinensicherheit
Die vollumhauste Bauweise mit zertifizierten Komponenten schützt zuverlässig vor Laserstrahlung und erfüllt höchste Sicherheitsstandards.
Erstklassiger Service
Profitieren Sie von einem dichten, professionellen Servicenetzwerk – lokal und vor Ort. Unser Expertenteam unterstützt Sie schnell, zuverlässig und persönlich.
Details

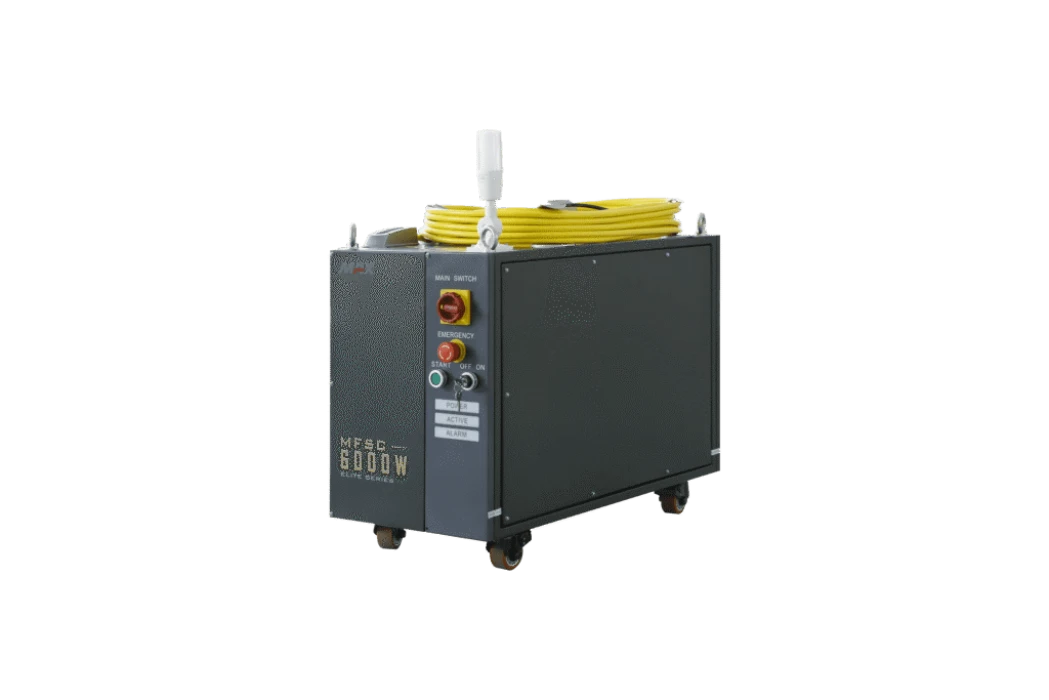

- JFY Laser der neuen Generation:
- Leistungsstarker, kompakter Einzelmodul-Faserlaser mit hervorragender Strahlqualität, zertifiziert nach PL-d (ISO 13849-1) für herausragende Sicherheitsleistung – ideal für Remote-Bearbeitung und Hochfrequenz-Laserschneiden.
- BOCHU Autofokus-Schneidwerk:
- Integrierte Sensoren sorgen für eine Überwachung in Echtzeit, für eine schnelle Diagnose und reduzierte Ausfallzeiten.
- Self-Service und Kosteneffizienz:
- Dank der kollisionssicheren Konstruktion können Sie die Schneidköpfe selbst austauschen, was die Wartungskosten senkt.
- Robuste Kühlung:
- Ein Wasserkühlsystem, das 90 % des optischen Pfades des Schneidkopfes abdeckt, gewährleistet eine stabile und effiziente Schneidleistung.
-
Benutzerfreundliche Steuerung:
- Die neueste HMI von JFY und das Full-Solution-Steuerungssystem FSCUT sorgen für hohe Leistung und eine benutzerfreundliche Oberfläche für einfache Einrichtung und ergonomische Bedienung.
-
Vielfältige Lochstechfunktionen:
- Unterstützung verschiedener Lochstechfunktionen (z. B. mehrstufiger Lochstechprozess, segmentierte und schrittweise Muster).
-
Moderne Schneidtechnologien:
- Unterstützung verschiedener Schneidtechnologien (z. B. Fly Cut, Froschsprung, Schnittspaltkompensation und Anfahrfunktionen).
-
Flexible Dateiformate:
- Unterstützung verschiedener Dateiformate zum direkten Import von Designs in das System.
-
Höchste Stabilität durch Schweißbett:
- Das verschweißte Maschinenbett sorgt für maximale Torsionssteifigkeit und gewährleistet höchste Genauigkeit bei allen Bauteilen.
-
Schweißtechnologie nach neuesten Standards:
- Abschnittsweise Schweißverfahren entsprechen modernsten Fertigungsrichtlinien und garantieren dauerhafte Qualität.
-
Optimale Konstruktion dank FEA:
- Die Finite-Elemente-Analyse (FEA) stellt strukturelle Integrität und maximale Leistungsfähigkeit sicher.
-

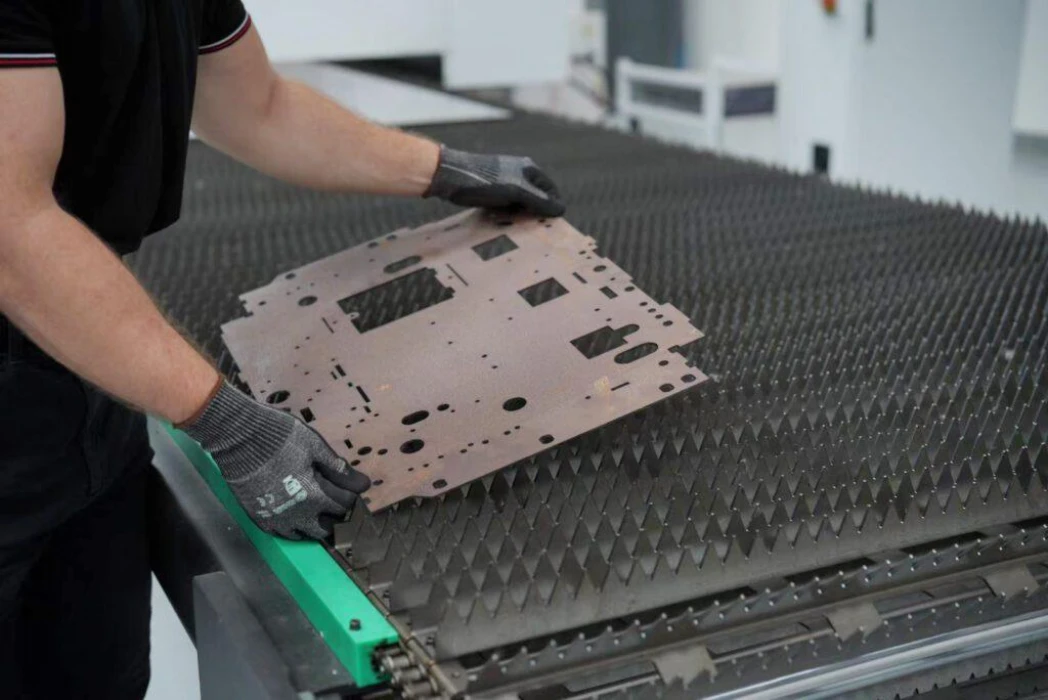

Doppelte Arbeitstische für maximale Leistung:
- Die Tische sind doppelt austauschbar und mit langlebigen, leistungsstarken Bewegungseinheiten ausgestattet – für höchste Zuverlässigkeit im Dauerbetrieb.
-
Schneller Tischwechsel in Rekordzeit:
- Mit einer Wechselzeit von nur 10–16 Sekunden steigert das System die Arbeitseffizienz erheblich und reduziert Stillstandszeiten auf ein Minimum.
-

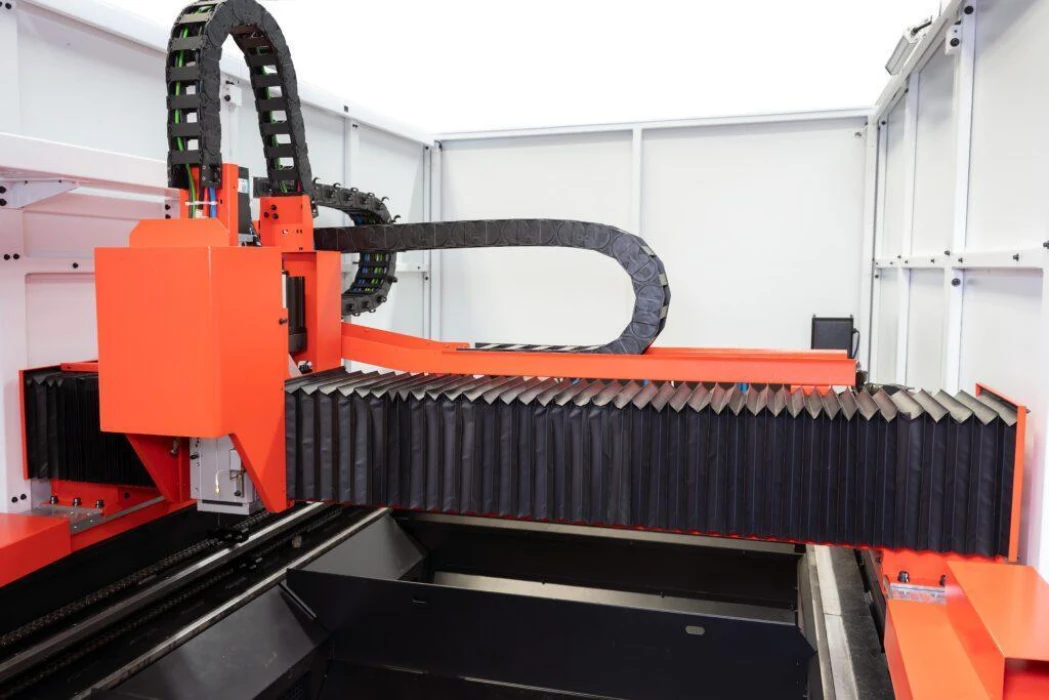

Luftfahrtgeeignete Aluminiumlegierung:
- Gefertigt aus hochwertigem Aluminium, wie es auch in der Luftfahrt eingesetzt wird – für maximale Stabilität und Langlebigkeit.
-
Leichtes Design:
- Das geringe Gewicht erleichtert die Handhabung und sorgt für hohe Effizienz im Betrieb.
-
Ausgewogene Tragfähigkeit:
- Optimal konstruierte Statik garantiert hohe Belastbarkeit bei gleichbleibender Präzision.
-
Dynamische Spitzenleistung:
- Herausragende Bewegungs- und Beschleunigungswerte ermöglichen eine konstant hohe Schneidgeschwindigkeit.
| BFC 3015 | BFC 4020 | BFC 6020 | BFC 6025 | |
|---|---|---|---|---|
| X-Achsen-Hub | 3050 mm | 4050 mm | 6050 mm | 6050 mm |
| Y-Achsen-Hub | 1545 mm | 2050 mm | 2050 mm | 2550 mm |
| Z-Achsen-Hub | 260 mm | 260 mm | 260 mm | 300 mm |
| Max. Gewicht (bis zu 6kW) | 900 kg | 1600 kg | 2350 kg | 5900 kg |
| Max. Geschwindigkeit (X und Y kombiniert) | 140 m/min | 140 m/min | 140 m/min | 140 m/min |
| Beschleunigung (X und Y kombiniert) | 1,7 G | 1,7 G | 1,7 G | 1,7 G |
| Max. Positioniergeschwindigkeit | 100 m/min | 100 m/min | 100 m/min | 100 m/min |
| Positioniergenauigkeit | ± 0,03 mm/m | ± 0,03 mm/m | ± 0,03 mm/m | ± 0,03 mm/m |
| Wiederholgenauigkeit | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm |
| Schneidgenauigkeit | ± 0,01 mm/m | ± 0,01 mm/m | ± 0,01 mm/m | ± 0,01 mm/m |
| Kontrollsystem | FSCUT | FSCUT | FSCUT | FSCUT |
| Wechselzeit Palettenwechsler | 10 s | 13 s | 16 s | 25 s |
| Maschinengewicht | 8.000 kg | 10.000 kg | 13.000 kg | 13.000 kg |
BFC 3015
X-Achsen-Hub
3050 mm
Y-Achsen-Hub
1545 mm
Z-Achsen-Hub
260 mm
Max. Gewicht (bis zu 6kW)
900 kg
Max. Geschwindigkeit (X und Y kombiniert)
140 m/min
Beschleunigung (X und Y kombiniert)
1,7 G
Max. Positioniergeschwindigkeit
100 m/min
Positioniergenauigkeit
± 0,03 mm/m
Wiederholgenauigkeit
± 0,03 mm
Schneidgenauigkeit
± 0,01 mm/m
Kontrollsystem
FSCUT
Wechselzeit Palettenwechsler
10 s
Maschinengewicht
8.000 kg
BFC 4020
X-Achsen-Hub
4050 mm
Y-Achsen-Hub
2050 mm
Z-Achsen-Hub
260 mm
Max. Gewicht (bis zu 6kW)
1600 kg
Max. Geschwindigkeit (X und Y kombiniert)
140 m/min
Beschleunigung (X und Y kombiniert)
1,7 G
Max. Positioniergeschwindigkeit
100 m/min
Positioniergenauigkeit
± 0,03 mm/m
Wiederholgenauigkeit
± 0,03 mm
Schneidgenauigkeit
± 0,01 mm/m
Kontrollsystem
FSCUT
Wechselzeit Palettenwechsler
13 s
Maschinengewicht
10.000 kg
BFC 6020
X-Achsen-Hub
6050 mm
Y-Achsen-Hub
2050 mm
Z-Achsen-Hub
260 mm
Max. Gewicht (bis zu 6kW)
2350 kg
Max. Geschwindigkeit (X und Y kombiniert)
140 m/min
Beschleunigung (X und Y kombiniert)
1,7 G
Max. Positioniergeschwindigkeit
100 m/min
Positioniergenauigkeit
± 0,03 mm/m
Wiederholgenauigkeit
± 0,03 mm
Schneidgenauigkeit
± 0,01 mm/m
Kontrollsystem
FSCUT
Wechselzeit Palettenwechsler
16 s
Maschinengewicht
13.000 kg
BFC 6025
X-Achsen-Hub
6050 mm
Y-Achsen-Hub
2550 mm
Z-Achsen-Hub
300 mm
Max. Gewicht (bis zu 6kW)
5900 kg
Max. Geschwindigkeit (X und Y kombiniert)
140 m/min
Beschleunigung (X und Y kombiniert)
1,7 G
Max. Positioniergeschwindigkeit
100 m/min
Positioniergenauigkeit
± 0,03 mm/m
Wiederholgenauigkeit
± 0,03 mm
Schneidgenauigkeit
± 0,01 mm/m
Kontrollsystem
FSCUT
Wechselzeit Palettenwechsler
25 s
Maschinengewicht
13.000 kg
| Max. Blechdicke | JFY 3KW | JFY 6KW | JFY 12KW | JFY 20KW |
|---|---|---|---|---|
| Baustahl | 22 mm | 25 mm | 40 mm | 50 mm |
| Edelstahl | 16 mm | 25 mm | 40 mm | 50 mm |
| Aluminium | 12 mm | 20 mm | 40 mm | 50 mm |
| Messing | 10 mm | 20 mm | 20 mm | 20 mm |
| Kupfer | - | - | - | - |
Max. Blechdicke
JFY 3KW
Baustahl
22 mm
Edelstahl
16 mm
Aluminium
12 mm
Messing
10 mm
Kupfer
-
JFY 6KW
Baustahl
25 mm
Edelstahl
25 mm
Aluminium
20 mm
Messing
20 mm
Kupfer
-
JFY 12KW
Baustahl
40 mm
Edelstahl
40 mm
Aluminium
40 mm
Messing
20 mm
Kupfer
-
JFY 20KW
Baustahl
50 mm
Edelstahl
50 mm
Aluminium
50 mm
Messing
20 mm
Kupfer
-
