TPM 8 Serie

Biegen auf höchstem Niveau

Maximale Produktivität, einfache Bedienung und höchste Sicherheit – die TPM8 bietet das beste Preis-Leistungs-Verhältnis. Dank ihres robusten Rahmens, der automatischen Kompensation und der benutzerfreundlichen Steuerung liefert sie präzise Ergebnisse in Rekordzeit.

Mit einem dichten Servicenetz und maßgeschneiderten Starterkits sorgt sie für einen schnellen Produktionsstart und maximale Effizienz.

  • Robuster Rahmen für maximale Sicherheit
  • Automatische Kompensation für exakte Ergebnisee
  • Benutzerfreundliche Steuerung
Maschine anfragen

Bestes Preis-Leistungs-Verhältnis

Die TPM überzeugt mit stabiler Rahmenstruktur, hydraulischer Bombierung und automatischer Kompensation für präzise Biegewinkel und hohe Produktivität.

Einfache Bedienung und Programmierung

Das TJS-90T-System, ausgestattet mit einem 19-Zoll-Touchscreen, automatisiert die Auftragsvorbereitung und bietet eine 3D-Simulation des gesamten Biegevorgangs.

Höchste Maschinensicherheit

Die Maschine ist mit redundanter Sicherheitsarchitektur sowie modernster Lichtschrankentechnologie ausgestattet, um die Sicherheit des Bedieners zu gewährleisten.

Erstklassiger Service

Profitieren Sie von einem dichten, professionellen Servicenetzwerk – lokal und vor Ort. Unser Expertenteam unterstützt Sie schnell, zuverlässig und persönlich.

Werkzeuge

Vielfältige Werkzeuglösungen und maßgeschneiderte Starter-Pakete bieten Flexibilität für Einsteiger und Profis. Das Sortiment deckt Standard- und Spezialanwendungen ab und sorgt für langlebige Qualität sowie effiziente Produktionsabläufe.

Details

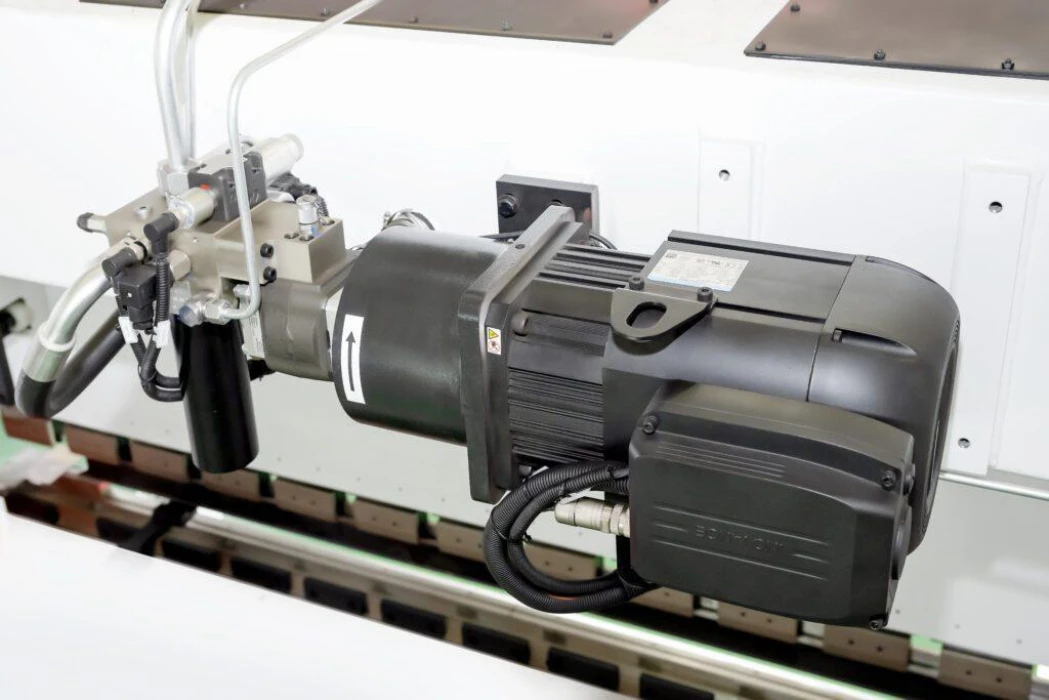

Effizienter Servomotor
  • 40 % weniger Energieverbrauch:
    • Der Servomotor reduziert den Energieverbrauch im Vergleich zu einem AC-Motor um rund 40 %.
  • 20 % höhere Effizienz:
    • Die neue Maschinengeneration arbeitet nochmals effizienter und spart zusätzliche Energie.
  • Optimierte Öltemperatur:
    • Geringere Öltemperaturen erhöhen die Leistung und verlängern die Lebensdauer des Hydrauliksystems.

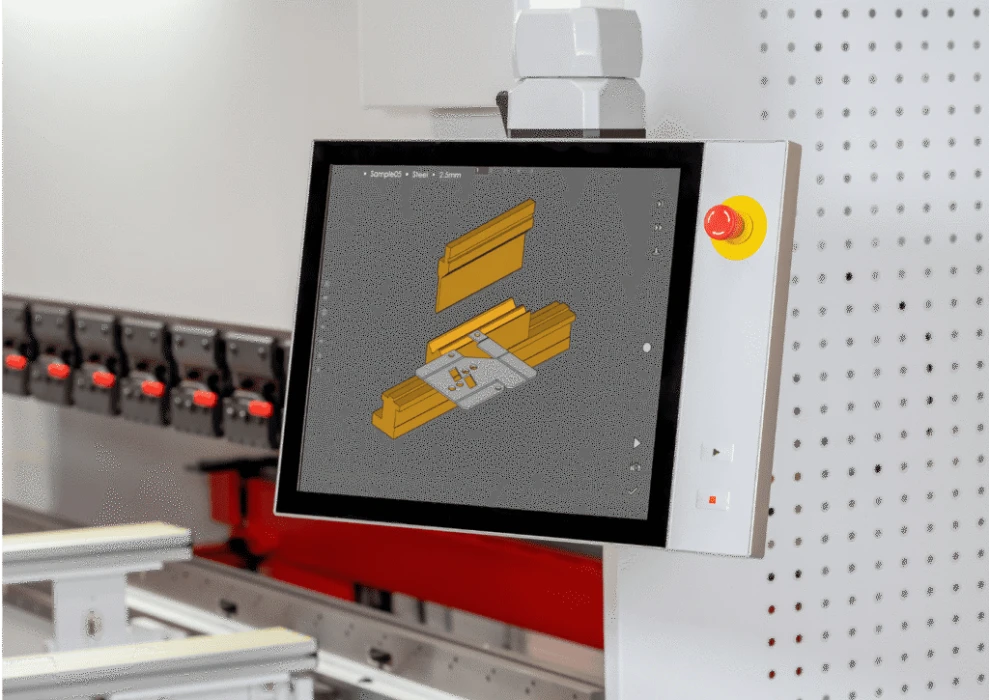

Intuitive TJS-Steuerung
  • Touchscreen-Bedienung:
    • Windows 10 Enterprise mit 19″ LCD-Touchscreen, 1280 × 1024 Auflösung und Multi-Touch-Unterstützung.
  • 3D-Programmierung:
    • Digitale 2D-/3D-Grafikprogrammierung mit automatischer Vorbereitung und Biegesimulation.
  • CAD-Import & Kollisionsschutz:
    • Unterstützung von DXF- und IGS-Dateien, automatische Berechnung der Biegevorgänge und Kollisionsüberwachung für Werkstück, Werkzeuge und Maschine.

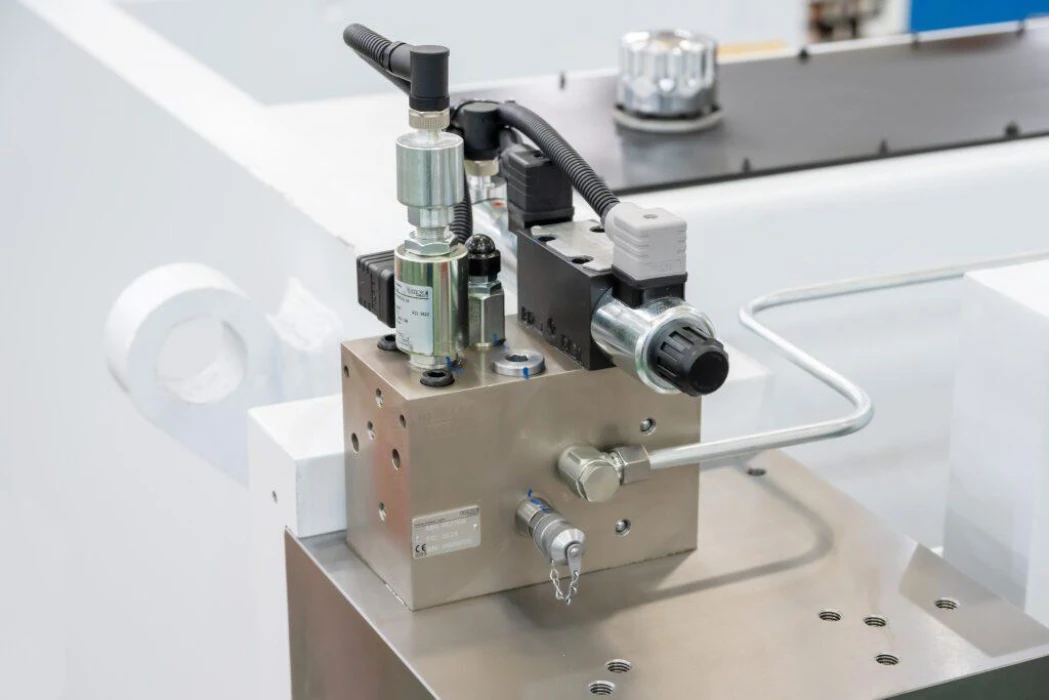

Integriertes Hydrauliksystem
  • Präzise Zylindersteuerung:
    • Das elektro-hydraulische System steuert zwei Zylinder für höchste Genauigkeit beim Biegen und Nachpositionieren.
  • Weniger Verbrauch, mehr Stabilität:
    • Das integrierte Steuerungssystem reduziert den Ölverbrauch und verbessert die Maschinenstabilität.

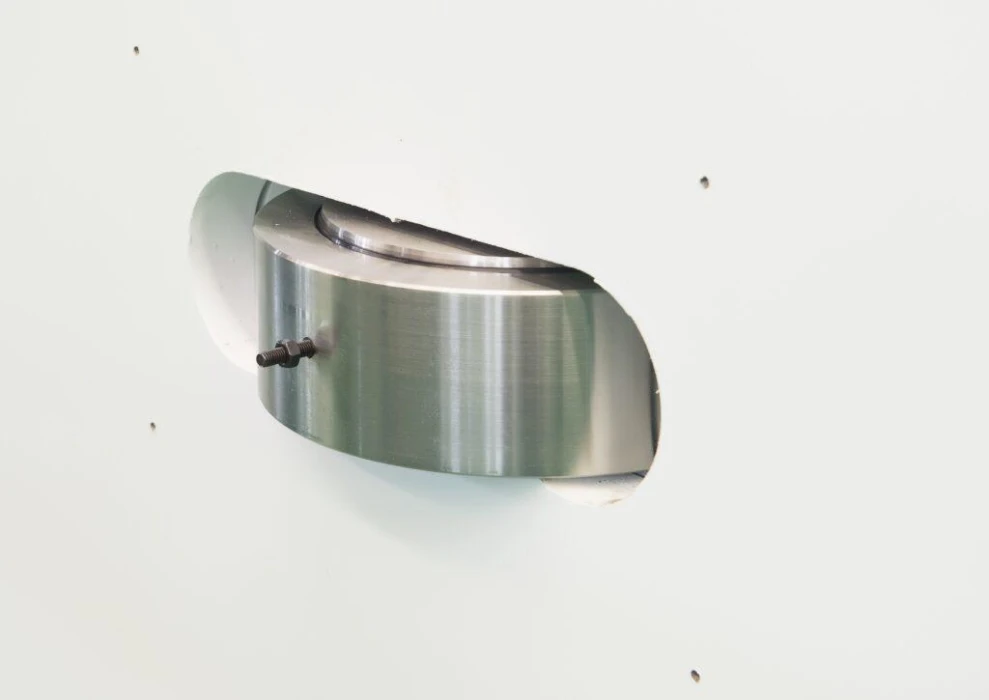

Hydraulische Bombierung
  • Gleichmäßige Ergebnisse:
    • Das Automatik-Bombierungssystem sorgt für ein präzises Biegeergebnis – auch bei langen Werkstücken.
  • Automatische Kompensation:
    • Die Steuerung passt sich automatisch an und erleichtert so eine komfortable Bedienung.
Flexibles Hinteranschlag-System
  • Hohe Geschwindigkeit & Präzision:
    • Das System bietet schnelle Bewegungen und exakte Positionierung.
  • Variabel konfigurierbar:
    • Von einer einfachen Einachs-Konfiguration bis hin zu einem 4-Achs-System für maximale Flexibilität.

60T

Modell
60/2050
Max. Presskraft
600 kN
Max. Abkantlänge
2050 mm
Freier Ständerdurchgang
1600 mm
Ausladung
350 mm
Stösselhub
215 mm
Einbauhöhe
480 mm
Geschwindigkeit Eilgang (Y-Achse)
180 mm/s
Geschwindigkeit Arbeitsgang (Y-Achse)
10 mm/s
Rückzug (Y-Achse)
180 mm/s
Leistung Hauptmotor
8,5 kW
Fassungsvermögen Öltank
250 l
Maschinengewicht
5320 kg

100T

Modell
100/3100
Max. Presskraft
1000 kN
Max. Abkantlänge
3100 mm
Freier Ständerdurchgang
2700 mm
Ausladung
410 mm
Stösselhub
215 mm
Einbauhöhe
480 mm
Geschwindigkeit Eilgang (Y-Achse)
220 mm/s
Geschwindigkeit Arbeitsgang (Y-Achse)
10 mm/s
Rückzug (Y-Achse)
210 mm/s
Leistung Hauptmotor
12,4 kW
Fassungsvermögen Öltank
400 l
Maschinengewicht
8350 kg

150T

Modell
150/3100
Max. Presskraft
1500 kN
Max. Abkantlänge
3100 mm
Freier Ständerdurchgang
2700 mm
Ausladung
410 mm
Stösselhub
215 mm
Einbauhöhe
480 mm
Geschwindigkeit Eilgang (Y-Achse)
180 mm/s
Geschwindigkeit Arbeitsgang (Y-Achse)
10 mm/s
Rückzug (Y-Achse)
180 mm/s
Leistung Hauptmotor
17,8 kW
Fassungsvermögen Öltank
400 l
Maschinengewicht
9950 kg

225T

Modell
225/3100
Max. Presskraft
2250 kN
Max. Abkantlänge
3100 mm
Freier Ständerdurchgang
2700 mm
Ausladung
410 mm
Stösselhub
215 mm
Einbauhöhe
480 mm
Geschwindigkeit Eilgang (Y-Achse)
160 mm/s
Geschwindigkeit Arbeitsgang (Y-Achse)
10 mm/s
Rückzug (Y-Achse)
160 mm/s
Leistung Hauptmotor
21,4 kW
Fassungsvermögen Öltank
400 l
Maschinengewicht
13550 kg

320T

Modell
320/4100
Max. Presskraft
3200 kN
Max. Abkantlänge
4100 mm
Freier Ständerdurchgang
3700 mm
Ausladung
410 mm
Stösselhub
215 mm
Einbauhöhe
480 mm
Geschwindigkeit Eilgang (Y-Achse)
120 mm/s
Geschwindigkeit Arbeitsgang (Y-Achse)
9 mm/s
Rückzug (Y-Achse)
110 mm/s
Leistung Hauptmotor
25,2 kW
Fassungsvermögen Öltank
550 l
Maschinengewicht
22500 kg
